Biến áp cách ly 1 pha 5000VA IN 208…550VAC OUT 2x115VAC MST 86157
– P: 5000VA
– IN: 280…550 VAC
– OUT: 2×115 VAC
– Lớp bảo vệ T 40/B
Biến áp cách ly 1 pha 5000VA IN 208…550VAC OUT 2x115VAC MST 861571: Máy biến áp cách ly (Isolation Transformer) một pha (single-phase) chuyên dùng cho các hệ thống điều khiển và tự động hóa trong tủ điện công nghiệp
– P: 5000VA
– IN: 280…550 VAC
– OUT: 2×115 VAC
– Kích thước W x H x D(mm): 248 x 197x 250
– Đường kính lỗ khoan: 9 mm
– Chiều dài lỗ khoan: 14 mm
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Input voltage AC | 420, 208, 525, 550, 230, 380, 400, 440, 460, 480, 500 |
| Nominal input voltage AC | 208 V … 550 V |
| Nominal current AC | 25.4 A @ 208 V , 9.6 A @ 550 V |
| Inrush current at input voltage 1 | 378 A |
| Inrush current at input voltage 2 | 143 A |
| Short-circuit current at input voltage 1 | 1.362 A |
| Short-circuit current at input voltage 2 | 515 A |
Electrical data | Output
| Output voltage adjustable | Yes |
| Output voltage | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Output voltage AC 1 | 230 V |
| Output voltage AC 2 | 115 V |
| Power rating AC max. | 5.000 VA |
Device protection | Electrical
| Insulation test voltage input – output | 5,1 kV |

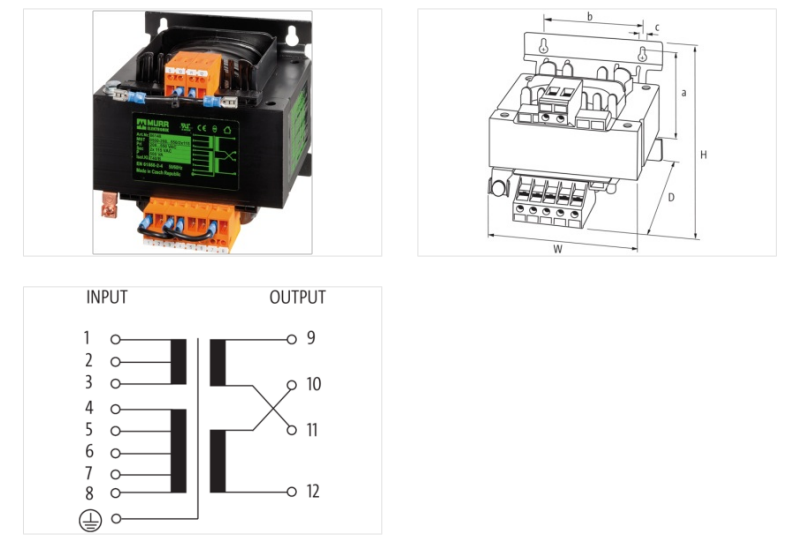

Mechanical data | Mounting data
| Height | 248 mm |
| Width | 197 mm |
| Depth | 250 mm |
| Suitable for mounting type | 4 hole screw mounting |
| Mounting dimension a | 200 mm |
| Mounting dimension b | 174 mm |
| Mounting dimension c | 9 mm |
| Diameter bore | 9 mm |
| Length bore | 14 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Operating temperature max. | 40 °C |
| Ambient temperature (storage, transport) | -40 °C … 80 °C |
Conformity
| Product standard | EN IEC 61558-2-6, IEC 62041 category 0 |
