Biến áp cách ly 1 pha 4000VA nhiều đầu vào MST 86156
– P: 4000VA
– IN: 208…550VAC
– OUT: 2x115VAC
– Tần số điện 50 … 60 Hz
– Kích thước (mm): 213 x 197 x 250
– Đường kính lỗ khoan: 9 mm
– Chiều dài lỗ khoan: 14 mm
Biến áp cách ly 1 pha 4000VA nhiều đầu vào MST 86156: biên áp 1 pha, cung cấp nguồn cách ly cho mạch điều khiển
– P: 4000VA
– IN: 208…550VAC
– OUT: 2x115VAC
– Tần số điện 50 … 60 Hz
– Kích thước (mm): 213 x 197 x 250
– Đường kính lỗ khoan: 9 mm
– Chiều dài lỗ khoan: 14 mm
THÔNG SỐ KỸ THUẬT Biến áp cách ly 1 pha 4000VA nhiều đầu vào MST 86156
Header
| Material short text | MST 4000-208…550/2×115 |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Input voltage AC | 420, 208, 525, 550, 230, 380, 400, 440, 460, 480, 500 |
| Input voltage 1 AC | 208 V |
| Input voltage 2 AC | 550 V |
| Input current at input voltage 1 AC | 20 A |
| Input current at input voltage 2 AC | 77 A |
| Inrush current at input voltage 1 | 372 A |
| Inrush current at input voltage 2 | 141 A |
| Short-circuit current at input voltage 1 | 960 A |
| Short-circuit current at input voltage 2 | 367 A |
Electrical data | Output
| Output voltage adjustable | yes |
| Output voltage | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Output voltage AC 1 | 230 V |
| Output voltage AC 2 | 115 V |
| Power rating AC max. | 4,000 VA |
Device protection | Electrical
| Insulation test voltage input – output | 4 kV |

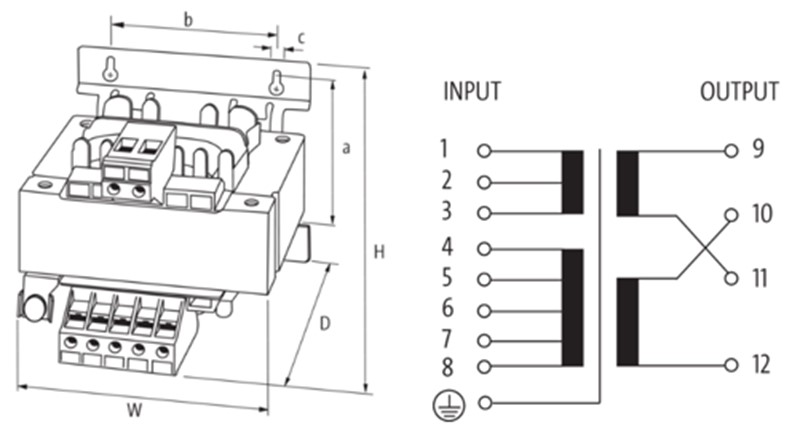

Mechanical data | Mounting data
| Height | 213 mm |
| Width | 197 mm |
| Depth | 250 mm |
| Suitable for mounting type | Long-hole mounting |
| Mounting dimension a | 200 mm |
| Mounting dimension b | 174 mm |
| Mounting dimension c | 9 mm |
| Diameter bore | 9 mm |
| Length bore | 14 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Operating temperature max. | 40 °C |
| Storage temperature min. | -40 °C |
| Storage temperature max. | 80 °C |
Conformity
| Product standard | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
