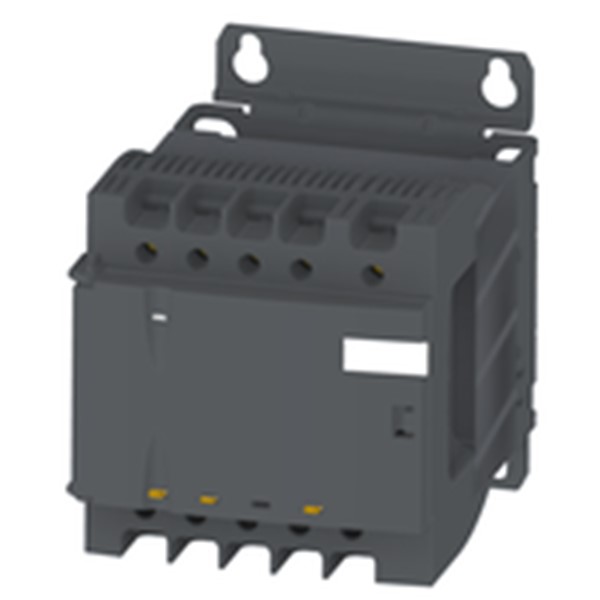

Biến áp an toàn 1 pha vào 230 VAC ra 24 VAC 630VA Murrelektronik 86452
– P: 63VA
– IN: 230/400VAC +/- 15VAC
– OUT: 2x24VAC
– Dùng để lắp vít và thanh ray DIN
– Kích thước (mm): 107 x 87 x 115
Biến áp an toàn 1 pha vào 230 VAC ra 24 VAC 630VA Murrelektronik 86452: dùng trong hệ thống điều khiển điện công nghiệp để cấp nguồn điện áp thấp – an toàn cho người và thiết bị
– P: 63VA
– IN: 230/400VAC +/- 15VAC
– OUT: 2x24VAC
– Dùng để lắp vít và thanh ray DIN
– Kích thước (mm): 107 x 87 x 115
THÔNG SỐ KỸ THUẬT – Biến áp an toàn 1 pha vào 230 VAC ra 24 VAC 630VA Murrelektronik 86452
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Input voltage 1 AC | 230 V |
| Input voltage 1 AC min. | 195.5 V |
| Input voltage 2 AC | 400 V |
| Input voltage 2 AC min. | 340 V |
| Input current at input voltage 1 AC | 0.4 A |
| Input current at input voltage 2 AC | 0.22 A |
| Inrush current at input voltage 1 | 5.34 A |
| Inrush current at input voltage 2 | 3.08 A |
| Short-circuit current at input voltage 1 | 5.5 A |
| Short-circuit current at input voltage 2 | 3.2 A |
Electrical data | Output
| Output voltage | 1 × 24 / 1 × 48 / 2 × 24 V AC |
| Output voltage AC 1 | 48 V |
Diagnostics
| Status indication LED | green |

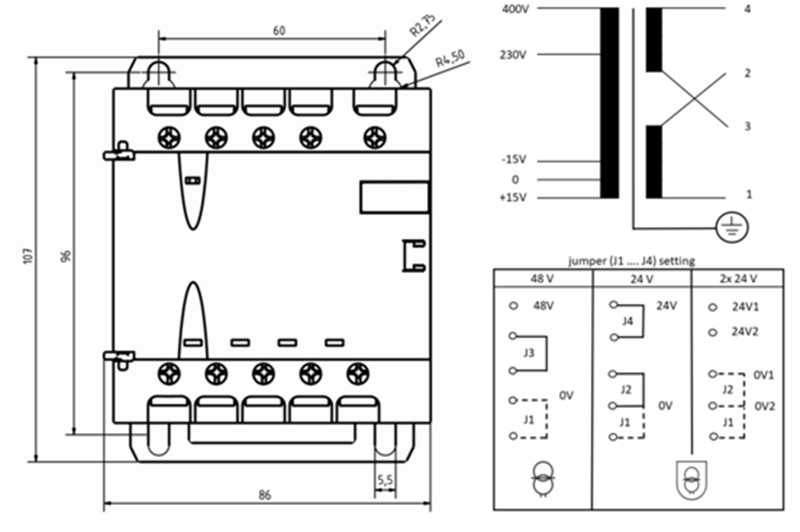

Mechanical data | Mounting data
| Height | 107 mm |
| Width | 87 mm |
| Depth | 115 mm |
| Mounting method | geschnappt |
| Suitable for mounting type | (EN 60715), Schlüssellochaufhängung, Tragschiene TH35-15 |
| Mounting dimension a | 96 mm |
| Mounting dimension b | 60 mm |
| Mounting dimension c | 5.5 mm |
| Diameter bore | 2.75 mm |
| Length bore | 9 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Ambient temperature max. | 60 °C |
| Storage temperature min. | -30 °C |
| Storage temperature max. | 80 °C |
Conformity
| Product standard | EN 61558-2-4, EN 61558-2-6, EN 62041 category 0 |
| EMC | 2014/30/EU |
