Biến áp 1 pha/ Transformer MST 86486

Biến áp cách ly 1 pha 86486
– Điều khiển và cách ly, 2500 VA.
– Điện áp ngõ vào: 230/400VAC +/- 15VAC
– Điện áp ngõ ra: 2x115VAC
– Lớp cách ly T 40 / B.

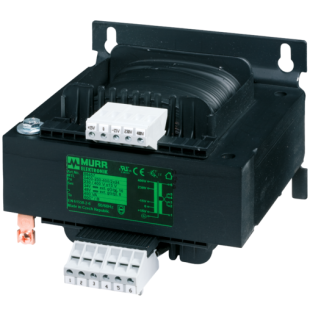

Biến áp cách ly 1 pha 86486 là dòng biến áp MST của Murrelektronik

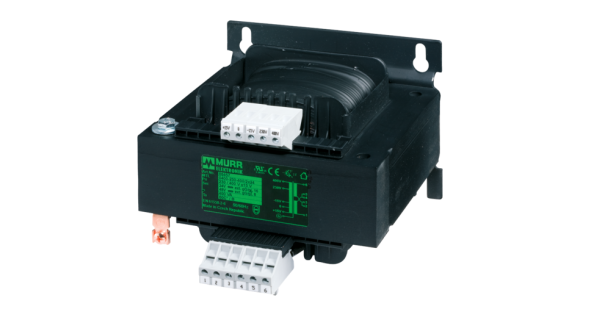

Biến áp cách ly 1 pha 86486 - diện mạo

Máy biến áp 1 pha 86486…

– Công suất 2500 VA
– Dùng cho mạch điều khiển
– Điện áp ngõ vào: 230/400VAC +/- 15VAC
– Điện áp ngõ ra: 2x115VAC

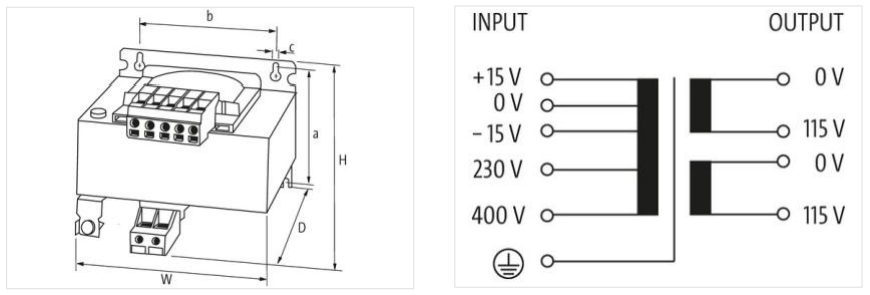

Biến áp cách ly 1 pha 86486 - kích thước và sơ đồ đấu dây
– Lớp cách ly T 40 / B

Thông số kỹ thuật – Biến áp cách ly 1 pha 86486

Electrical data | Supply

Power frequency

50 … 60 Hz

Electrical data | Input

Input voltage 1 AC	230 V
Input voltage 1 AC min.	195,5 V
Input voltage 1 AC max.	264,5 V
Input voltage 2 AC	400 V
Input voltage 2 AC min.	340 V
Input voltage 2 AC max.	460 V
Input current at input voltage 1 AC	11,4 A
Input current at input voltage 2 AC	6,6 A
Inrush current at input voltage 1	234 A
Inrush current at input voltage 2	107 A
Short-circuit current at input voltage 1	532 A
Short-circuit current at input voltage 2	302 A

Electrical data | Output

Output voltage	1 × 230 / 1 × 115 / 2 × 115 V AC
Output voltage AC 1	230 V
Output voltage AC 2	115 V
Output voltage adjustable	yes
Power rating AC max.	2500 VA

Device protection | Electrical

Insulation test voltage input – output

5,8 kV

Datasheet Biến áp cách ly 1 pha 86486
