Biến áp 1 pha 1000 VA nhiều cấp điện áp MST 86151
– IN: 208…550VAC
– OUT: 2 x 115VAC
– Lớp cách ly T 40/B
– Tần số điện 50 … 60Hz
– Kích thước (mm): 128 x 174 x 160
– Đường kính lỗ khoan: 7mm
– Chiều dài lỗ khoan: 11mm
Biến áp 1 pha 1000 VA nhiều cấp điện áp MST 86151 dùng để cách ly và cấp nguồn điều khiển cho tủ điều khiển công nghiệp
– Công suất: 1000VA
– IN: 208…550VAC
– OUT: 2 x 115VAC
– Lớp cách ly T 40/B
– Tần số điện 50 … 60Hz
– Kích thước (mm): 128 x 174 x 160
– Đường kính lỗ khoan: 7mm
– Chiều dài lỗ khoan: 11mm
Sản phẩm tương tự – Biến áp cách ly 1 pha Murrelektronik MST 86154
THÔNG SỐ KỸ THUẬT – Biến áp 1 pha 1000 VA nhiều cấp điện áp MST 86151
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Input voltage AC | 420, 208, 525, 550, 230, 380, 400, 440, 460, 480, 500 |
| Input voltage 1 AC | 230 V |
| Input voltage 2 AC | 400 V |
| Input current at input voltage 1 AC | 4.73 A |
| Input current at input voltage 2 AC | 2.72 A |
| Inrush current at input voltage 1 | 66 A |
| Inrush current at input voltage 2 | 38 A |
| Short-circuit current at input voltage 1 | 148 A |
| Short-circuit current at input voltage 2 | 85 A |
Electrical data | Output
| Output voltage adjustable | yes |
| Output voltage | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Output voltage AC 1 | 230 V |
| Output voltage AC 2 | 115 V |
| Power rating AC max. | 1,000 VA |
Device protection | Electrical
| Insulation test voltage input – output | 4 kV |

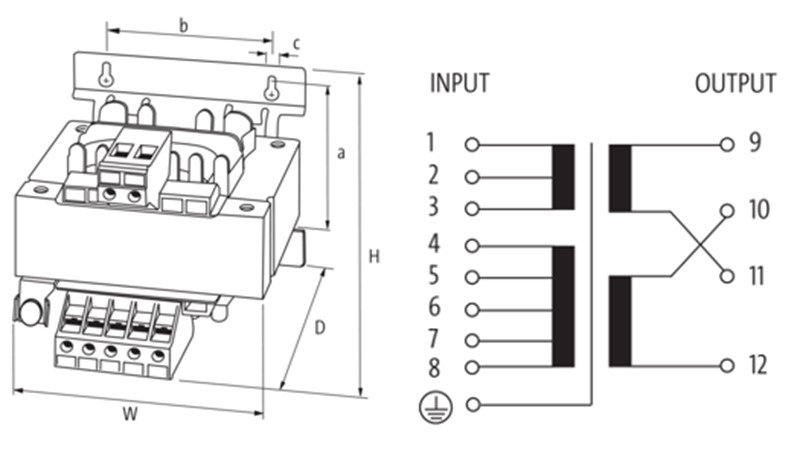

Mechanical data | Mounting data
| Height | 128 mm |
| Width | 174 mm |
| Depth | 160 mm |
| Suitable for mounting type | Schlüssellochaufhängung |
| Mounting dimension a | 102 mm |
| Mounting dimension b | 135 mm |
| Mounting dimension c | 7 mm |
| Diameter bore | 7 mm |
| Length bore | 11 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Operating temperature max. | 40 °C |
| Storage temperature min. | -40 °C |
| Storage temperature max. | 80 °C |
Conformity
| Product standard | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
