AS-i box 4DI AC5228 của ifm - HEADER

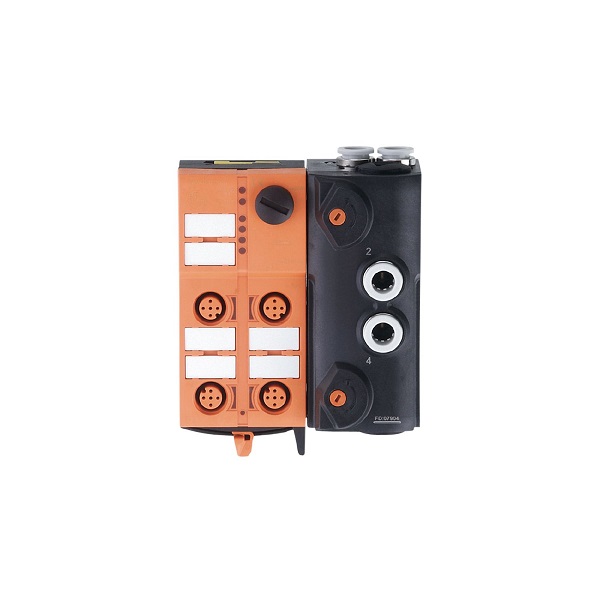

AS-i box 4DI AC5228 của ifm

AS-i box 4DI AC5228 của ifm

– Điện áp làm việc: 26.5…31.6 DC
– Số đầu vào: 4 DI
– Vật liệu: PA; CuSn6 mạ niken và mạ thiếc
– Tín hiệu đầu vào: PNP
– IP67, IP65

AS-i box 4DI AC5228 của ifm là thiết bị giao tiếp sử dụng công nghệ AS-Interface, cho phép kết nối các sensor và actuator với hệ thống điều khiển thông qua một cáp dẹp hai ruột

– Điện áp làm việc: 26.5…31.6 DC
– Số đầu vào: 4 DI
– Vật liệu: PA; CuSn6 mạ niken và mạ thiếc
– Tín hiệu đầu vào: PNP
– Mức tiêu thụ hiện tại tối da từ AS-i: 280 mA

AS-i box 4DI AC5228 của ifm - DIMENSION

– Ba hướng có thể lựa chọn tự do của cáp dẹt
– LED hiển thị hoạt động, trạng thái chuyển đổi và lỗi

AS-i box 4DI AC5228 của ifm - PIN CONNECT

Sản phẩm khác

Thông số kỹ thuật – AS-i box 4DI AC5228 của ifm

Application

Design housing for DIN rail mounting
Application field installation
Medium temperature[°C] -10…50

Electrical data

Operating voltage[V] 26.5…31.6 DC
Max. current consumption from AS-i[mA] 280
Integrated watchdog yes

Inputs / outputs

Number of inputs and outputs Number of digital inputs: 4; Number of pneumatic outputs: 2

Inputs

Number of digital inputs 4
Input circuit of digital inputs PNP
Sensor supply of the inputs AS-i
Power supply[V] 20…30; (via flat cable)
Max. total current rating of inputs[mA] 200
Input current High[mA] 6…10
Input current Low[mA] 0…2
Switching level high[V] > 11
Digital inputs protected against short circuits yes

Outputs

Number of pneumatic outputs 2
Actuator supply outputs AS-i

Operating conditions

Ambient temperature[°C] -10…55
Protection IP 65; IP 67

Tests / approvals

EMC
EN 50295
IEC 61000-6-2
MTTF[years] 287

AS-i classification

AS-i version 2.11; 3.0
AS-i addressing addressing socket
Extended addressing mode yes
AS-i master profile M2; M3; M4
AS-i profile S-7.A.E
AS-i I/O configuration[hex] 7
AS-i ID code[hex] A.E
Assignment of the data bits
data bit D0 D1 D2 D3
input 1 2 3 4
socket I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4
pin 4 2 4 4 2 4
pneumatic output 2 4 – –

Mechanical data

Weight[g] 378
Housing rectangular
Type of mounting quick mounting; AS-i flat cables directly connectable; mounting on DIN rail; (TH35 (EN 60715))
Dimensions[mm] 108 x 85 x 50
Materials PA; POM; piercing contacts: CuSn6 nickel-plated and tin-plated
Pneumatic system 2 x 3/2-way slide valves (free from overlapping)
Operating pressure range
2…8 bar 0.2…0.8 MPa 29…116 psi
Air flow at 6/5 bar[l/min] 500
Permissible compressed air non-lubricated compressed air class 6-3-1; lubricated compressed air class 6-3-4
Manual override pressing/releasing or pressing/turning/locking
Tube fittings 8 mm
Exhaust exhaust can be discharged through tube connection

Displays / operating elements

Display
operation LED, green
errors LED, red
function LED, yellow

Electrical connection

Module connection Flat cables

Accessories

Items supplied
lower part
Accessories (optional)
Mounting plate:, E74999
Module lower part:, E75000
Protective cap: M12, E73004
sealing plugs:, E75231
silencer:, E75232
Push-in L-fitting:, E75228
Push-in T-fitting:, E75227

Remarks

Remarks
If not pneumatically operated, E75231 sealing plug must be inserted.
Avoid ingress of dirt and dust.
Do not connect any of the following points to an external potential:
L-, L+, I-1, I-2, I-3, I-4
The connections are electrically connected with the AS-i cable.
Please see the notes on compressed air and EMC/ESD under “Downloads”
Pack quantity 1 pcs.

Electrical connection

Connection quick mounting technology for AS-i flat cable: ; three orientations possible
Connection Connector: M12

Datasheet AS-i box 4DI AC5228 của ifm
