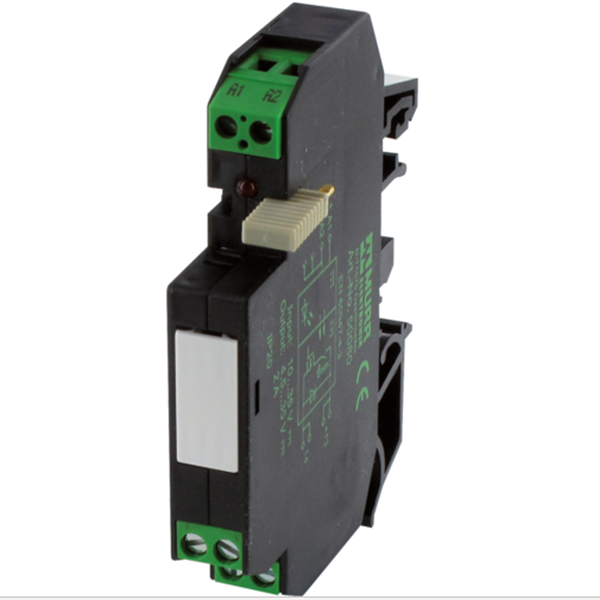

AMMDS opto-coupler module 50082 (Murrelektronik)
– IN: 35 VDC – OUT: 35 VDC / 0.2 A
– Transistor 0.2 A, 24 VDC
– Đầu nối loại vặn vít
– Kích thước (mm) 68 x 82 x 12
AMMDS opto-coupler module 50082 (Murrelektronik) là một thiết bị cách ly tín hiệu điện tử dùng trong các hệ thống tự động hóa công nghiệp
– IN: 35 VDC – OUT: 35 VDC / 0.2 A
– Transistor 0.2 A, 24 VDC
– Đầu nối kiểu vít
– Kích thước (mm) 68 x 82 x 12
THÔNG SỐ KỸ THUẬT – AMMDS opto-coupler module 50082 (Murrelektronik)
General product information
| Scope of delivery | Jumper (Art-No. 90960) |
Electrical data | Input
| Input voltage OFF DC min. | 0 V |
| Input voltage OFF DC max. | 5 V |
| Input voltage DC min. | 10 V |
| Input voltage DC max. | 35 V |
| Input current | 10 mA |
Electrical data | Output
| Switch off delay max. | 14 µs |
| Switch on delay max. | 20 µs |
| Quiescent current OFF max. | 0,3 mA |
| Switching frequency inductive max. | 200 Hz |
| Switching frequency ohmic max. | 20000 Hz |
| Voltage switching DC min. | 5 V |
| Switching voltage DC max. | 35 V |
| Switching current min. | 1 mA |
| Switching current max. | 0,2 A |
| Voltage drop DC max. | 0,5 V |
Diagnostics
| Status indication LED | red |
Device protection | Electrical
| Rated surge voltage | 2,5 kV |
Device protection | Media
| Flame resistance | flame retardant |
Mechanical data | Material data
| Color housing | black |
| Material housing | Plastic |
Mechanical data | Mounting data
| Mounting method | geschnappt |
| Suitable for mounting type | Mounting rail TH35, G32, (EN 60715) |
| Height | 68 mm |
| Width | 82 mm |
| Depth | 12 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Operating temperature max. | 60 °C |
