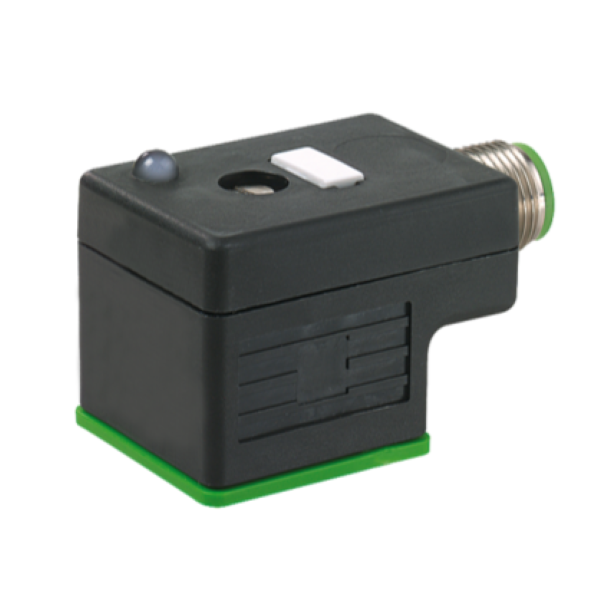

Adapter M12 male – đầu nối van điện từ form A MSUD Murrelektronik 7000-41421-0000000
– Bộ chuyển đổi giữa M12 và đầu nối van MSUD Form A-18mm
– ĐIện áp: 24 V AC ±20% / DC ±25%
– Có LED (vàng) báo trạng thái
– Chống xung áp
– IP67
Adapter M12 male – đầu nối van điện từ form A MSUD Murrelektronik 7000-41421-0000000 là đầu chuyển đổi giữa M12, 3 chân, male (đực), được tích hợp phía trên, và đầu nối van chuẩn MSUD Form A (18 mm) của Murrelektronik
(3-pol. A-cod.)
Có đèn LED (vàng) báo trạng thái, có mạch chống xung áp
Vỏ nhựa có khả năng chống hóa chất và chống dầu tốt
Sản phẩm tương tự – Adaptor M12 male on top / MSUD valve plug A-18mm 7000-41301-0000000
Thông số kỹ thuật – Adapter M12 male – đầu nối van điện từ form A MSUD Murrelektronik 7000-41421-0000000
Side 1
| Tightening torque | 0,4 Nm |
| Family construction form | MSUD |
Side 2
| Tightening torque | 0,6 Nm |
| Family construction form | M12 |
Electrical data | Supply
| Operating voltage AC | 24 V |
| Operating voltage AC min. | 19,2 V |
| Operating voltage AC max. | 28,8 V |
| Operating voltage DC | 24 V |
| Operating voltage DC min. | 18 V |
| Operating voltage DC max. | 30 V |
| Current operating per contact max. | 4 A |
Diagnostics
| Status indication LED | yellow |
Installation | Connection
| Mounting set | M3 |

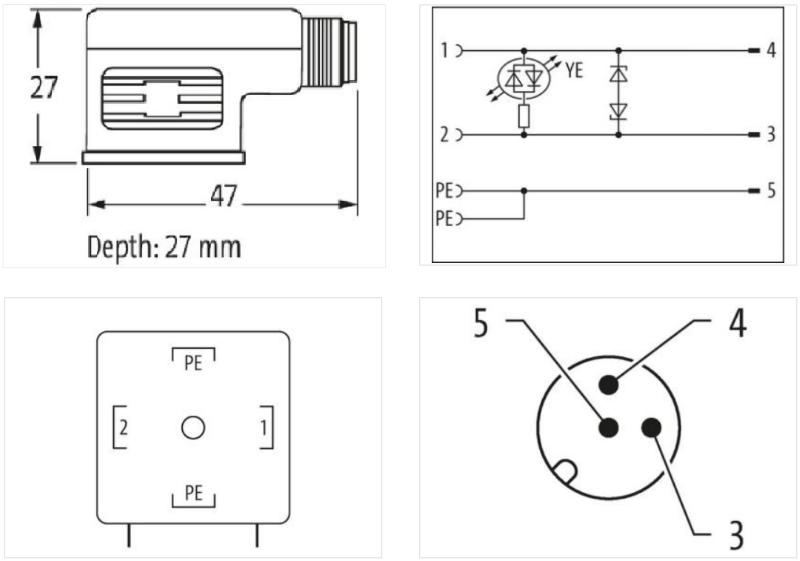

Installation | Pin assignment
| No. of poles | 2 + PE |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP67 |
| Additional condition protection degree | inserted, screwed |
| Rated surge voltage | 0,8 kV |
| Material group (IEC 60664-1) | I |
Environmental characteristics | Climatic
| Operating temperature min. | -25 °C |
| Operating temperature max. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
