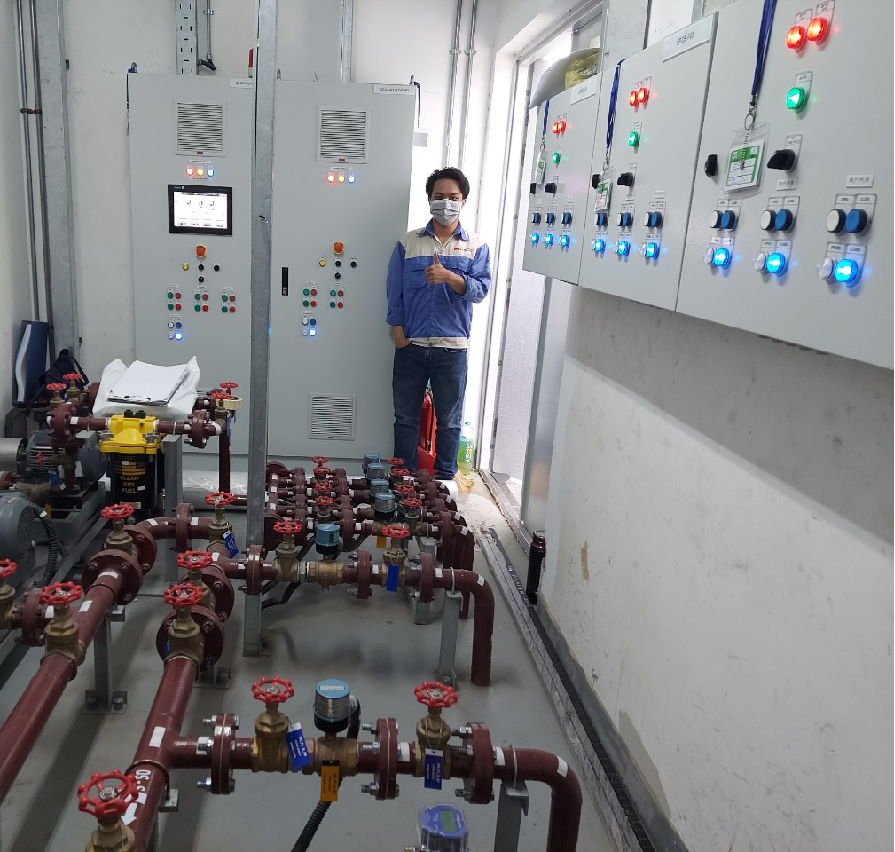

Hệ thống tự động điều khiển các bơm chạy luân phiên cung cấp nước cho hệ sản xuất, theo dõi các thông số của máy nén khí và đọc dữ liệu của các đồng hồ năng lượng
Công việc: Thiết kế – thi công tủ điện và lập trình hệ thống (PLC, HMI, SCADA)
Hệ thống gồm:
- 3 bồn chứa nước 1,000L.
- 3 cụm bơm, mỗi cụm gồm 2 bơm hoạt động luân phiên.
- 2 van 3 ngã để điều chỉnh nhiệt độ nước đầu ra.
- Các thiết bị đo nhiệt độ, áp suất, lưu lượng,…
CÁC THIẾT BỊ SỬ DỤNG
PLC S7-1500, ET200SP, HMI 12”, MPCB, MCB, Valve (SKC62)
Gateway chuyển Modbus RTU sang Ethernet (NT 100-RE-RS)
Bộ nguồn 220VAC/24VDC (85137) – 20A, Transformer 400VAC/24VAC (86328)
Cable entry
Cáp điều khiển và cáp động cơ
Các thiết bị áp suất (2088), lưu lượng (8750W), nhiệt độ (214), mức nước (3301)
Đồng hồ đo lưu lượng khí nén (T-mass F 300)
Vỏ tủ điện
Nguyễn Hoàng Phúc
